Ethernet 串列服務器

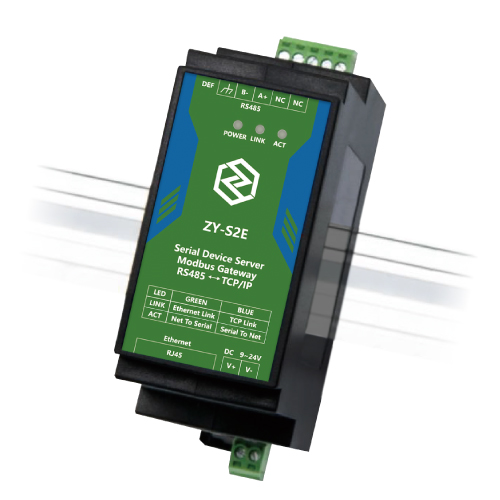

產品型號：ZY-S2E
• 可將 RS-485 設備接入Ethernet 網路
• 導軌型設計，適合工業領域機櫃內部安裝
• 體積較傳統串列服務器精巧，輕鬆適應各種安裝環境
• 端子式供電，9~24V 寬電壓輸入，具備反接電源保護
• Modbus 網關功能，支援 Modbus RTU 轉 Modbus TCP
• 端子式 RS-485 介面，支援32台設備，串列傳輸速率支援 1200~921600bps
• 豐富燈號簡化調試流程
• 導軌型設計，適合工業領域機櫃內部安裝
• 體積較傳統串列服務器精巧，輕鬆適應各種安裝環境
• 端子式供電，9~24V 寬電壓輸入，具備反接電源保護
• Modbus 網關功能，支援 Modbus RTU 轉 Modbus TCP
• 端子式 RS-485 介面，支援32台設備，串列傳輸速率支援 1200~921600bps
• 豐富燈號簡化調試流程
ZY-S2E 專為工業自動化環境設計，可將 RS-485 設備無縫接入乙太網路，具備 Modbus RTU 與 Modbus TCP 協議雙向轉換能力 。精巧的導軌型機身可輕鬆部署於各類機櫃，支援 -40°C 至 85°C 寬溫環境運作與 2KV 級浪湧保護，確保通訊鏈路的高穩定性 。整合 LINK 與 ACT 直覺式燈號簡化調試流程，為智慧工廠與能源管理系統建構最可靠的數據傳輸基石 。
外觀
| RS-485 | 3.5mm 接線端子 |
|---|---|
| 電源 | 3.5mm 接線端子 |
| 尺寸 | 89L*37W*83Hmm |
串列埠參數
| 腳位 | 485A, 485B, GND |
|---|---|
| 同位檢查 | None, Odd, Even |
| 鮑德率 | 1200~921600bps |
| 停止位元 | 1, 2 |
| 位元長度 | 7~8 |
| 流量控制 | NONE |
通訊參數
| 乙太網 | RJ45 插座, 2KV 級浪湧保護 |
|---|---|
| 工作模式 | TCP 伺服器、TCP 用戶端 (同時TCP 服務端也共存)、UDP |
| 轉化協議 | Modbus TCP、透明傳輸 |
| Modbus 網關 | 普通Modbus 模式、預先配置表 (ZLMB) 模式 |
| 使用者配置 | Windows 配置軟體、網頁瀏覽器 |
| 通訊方式 | TCP/IP 直接通訊、虛擬串列埠 |
| 網路通訊協定 | ETHERNET/IP/TCP/UDP/HTTP/ARP/ICMP/DHCP/DNS |
硬體
| 電源 | 9~24V |
|---|
工作環境
| 工作溫度 | -40~85℃ |
|---|---|
| 儲存溫度 | -45~100℃ |
| 工作濕度 | 5%~95% 不冷凝 |
| 儲存濕度 | 5%~95% 不冷凝 |
詳細產品內容，請參閱產品型錄
