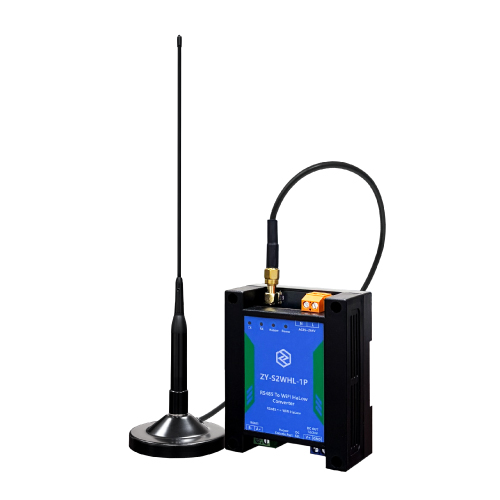

導軌型 WiFi HaLow 串列服務器
產品型號：ZY-S2WHL-1P
• 可將 RS-485 設備接入WiFi HaLow 網路
• 支援 802.11ah 標準
• Modbus 網關功能，支援 Modbus RTU 轉 Modbus TCP
• 提供可選DC 12或24V最大100mA的激發電源輸出，可做為配套裝置的工作電源
• 寬電壓供電：AC 85~264V
• 支援 802.11ah 標準
• Modbus 網關功能，支援 Modbus RTU 轉 Modbus TCP
• 提供可選DC 12或24V最大100mA的激發電源輸出，可做為配套裝置的工作電源
• 寬電壓供電：AC 85~264V
專為工業自動化與物聯網情境設計，支援 802.11ah 規範，能輕鬆將 RS-485 設備整合至長距離、高穿透的 Wi-Fi HaLow 網路。內建 Modbus RTU 轉 TCP 網關功能，並配備 AC 85~264V 寬電壓輸入與可選的 DC 12V/24V 激發電源輸出，一機滿足設備聯網與現場供電需求。
外觀
| RS-485 | 5.0mm 接線端子 |
|---|---|
| 工作電源 | 5.0mm 接線端子 |
| 激發電源 | 5.0mm 接線端子 |
| 尺寸 | 90L*71.5W*40.5Hmm |
串列埠參數
| 腳位 | A+, B- |
|---|---|
| 同位檢查 | None, Odd, Even |
| 鮑德率 | 9600/19200/38400/57600/115200bps |
| 停止位元 | 1, 2 |
| 位元長度 | 7~8 |
| 流量控制 | None |
無線參數
| 天線接頭 | SMA外螺內孔 |
|---|---|
| 無線標準 | 802.11ah |
| 頻率範圍 | Sub-1GHz |
| 安全機制 | 64/128-bit WEP, TKIP, WPA, WPA2, AES, WPS |
| 工作模式 | Client |
| 轉化協議 | Modbus TCP 轉 Modbus RTU |
| 使用者配置 | Windows 配置軟體 + USB Console Port |
硬體
| 工作電源 | AC 85~264V |
|---|---|
| 激發電源 | DC 12/24V(可選) MAX 100mA |
工作環境
| 工作溫度 | -20~70℃ |
|---|---|
| 儲存溫度 | -40~85℃ |
| 工作濕度 | 5%~95% 不冷凝 |
| 儲存濕度 | 5%~95% 不冷凝 |
詳細產品內容，請參閱產品型錄
